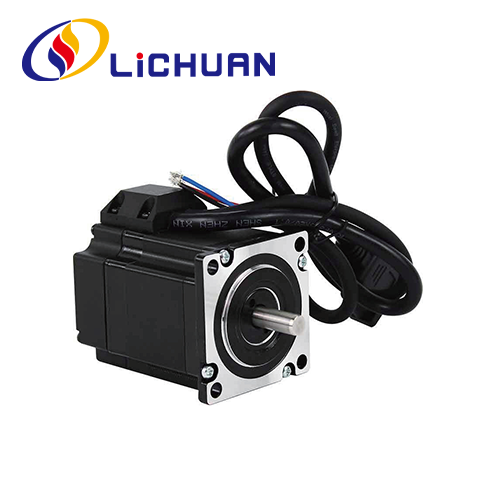

57 Séria 3-fázový krokový motor Nema23 s uzavretou slučkou
Hot Sale China 57 Series 3 Phase Nema23 Closed Loop Krokový motor Výrobcovia a dodávatelia vzoriek zadarmo.
Odoslať dopyt
Popis produktu
LIHUAN® vás srdečne víta na veľkoobchodnom trhu 3-fázových krokových motorov Nema23 s uzavretou slučkou série 57 z našej továrne. Naše výrobky majú certifikát CE av súčasnosti majú veľké množstvo výrobných zásob. Továreň Lichuan má viac ako 14-ročné výrobné skúsenosti. Podporujeme OEM a ODM, poskytneme vám dobré služby a továrenské zľavnené ceny. Vítame ďalších distribútorov, ktorí sa pridajú k spoločnosti LIHUAN.
Trojfázový krokový motor Nema23 s uzavretou slučkou série 57, použitie vysokokvalitných surovín a vysokokvalitnej kremíkovej ocele s permanentnými magnetmi s 1000-riadkovým vysoko presným kódovačom úplne prekonávajú problémy krokového motora s otvorenou slučkou a zároveň výrazne zlepšujú vysokorýchlostný výkon motora, Na uľahčenie tradičného upgradu programu pohonu krok za krokom, zníženie nákladov v porovnaní so servomotorom o viac ako 50%. Dĺžka motora 77mm ~ 123mm, rozsah krútiaceho momentu: 1N.m ~ 3N.m, priemer hriadeľa motora 8mm. 3-fázový krokový motor Nema23 s uzavretou slučkou série 57 môže byť prispôsobený pre 4 typ ovládača: RS485. Canopen. Ethercat. Ovládače impulzného ovládania.
Parametre elektrického výkonu
| Položka | Špecifikácie |
| Presnosť krokového uhla | ±5 % (úplný krok) |
| Presnosť odporu | ±10 % (20 ℃) |
| Presnosť indukčnosti | ±20 % (1 kHz) |
| Nárast teploty | 80℃ max (menovitý prúd, 2 fázové zapnutie) |
| Teplota okolia | -20 ℃ ~ * 50 ℃ |
| Izolačný odpor | 100MQMin 500VDC |
| Dielektrická pevnosť | 500 V AC 1 minútu |
| Povolené radiálne zaťaženie | 0,02 mm Max. (450 g zaťaženia) |
| Povolené ťahové zaťaženie | 0,08 mm Max. (záťaž 450 g) |
| Radiálne maximálne zaťaženie | 75N (20 mm od plochy príruby) |
| Maximálne zaťaženie hriadeľa | 15N |
| séria | Krok Uhol(") |
Dĺžka (mm) |
Holding Krútiaci moment (N.m) |
Fáza Aktuálne (A) |
Rotačné zotrvačnosť (g.cm²) |
Hmotnosť (kg) |
Rozlíšenie kódovača (PPR) |
| LC57H355 | 1.2 | 77 | 1.0 | 3.5 | 300 | 1.0 | 1000 |
| LC57H380 | 1.2 | 102 | 2.0 | 3.5 | 500 | 1.4 | 1000 |
| LC57H3100 | 1.2 | 123 | 3.0 | 4.0 | 700 | 1.8 | 1000 |
Vyššie sú reprezentatívne produkty. Produkty je možné prispôsobiť!
Tvar a veľkosť inštalácie (jednotka: mm)
Režim hriadeľa motora
| Model | Šachta Priemer (mm) |
Šachta Predĺženie (mm) |
Šachta Dĺžka (mm) |
| LC57H355 | f8 | D-rez 0,5 x15 | 21 |
| LC57H380 | f8 | D-rez 0,5x15 | 21 |
| LC57H3100 | f8 | D-rez 0,5x15 | 21 |
Schéma zapojenia motora
Farby vodičov motora
Definície kodéra Farby olova
| 1 | žltá | EB+ |
| 2 | zelená | EB- |
| 3 | čierna | EA+ |
| 4 | Modrá | EA- |
| 5 | Červená | +5VCC |
| 6 | biely | EGND |
Poznámky
1. Pri pripájaní motora a ovládača musia byť fázy správne zapojené.
2. Pri rôznych jazdných podmienkach môže nastať zjavné vytváranie tepla motora. Teplota povrchu motora môže počas prevádzky prekročiť 85 ℃.
3. Motor musí byť umiestnený pomocou montážnej drážky na prednom kryte motora, je potrebné venovať pozornosť chybovému prispôsobeniu a sústrednosť medzi hriadeľom motora a záťažou musí byť prísne kontrolovaná.
Schéma zapojenia aplikácie
Kompletný riadiaci systém krokového motora by mal zahŕňať produkt zobrazený nižšie
Balenie produktu
Stroj na výrobu produktov továrne Lichuan
-
Vyrezávací stroj -
Poťahovacie zariadenia -
Značkovací stroj na vlákna -
Skrutkovací stroj -
Testovací stroj -
UV tlačiareň
-
Automatický spájkovací stroj -
Stroj na testovanie krútiaceho momentu -
Skrutkovač -
Oscilografický stroj
Priemyselné aplikácie
-
Robotické rameno -
Laserový rezací stroj
-
3D tlač -
CNC stroj -
Automatické Asertmbly -
Gravírovací stroj
