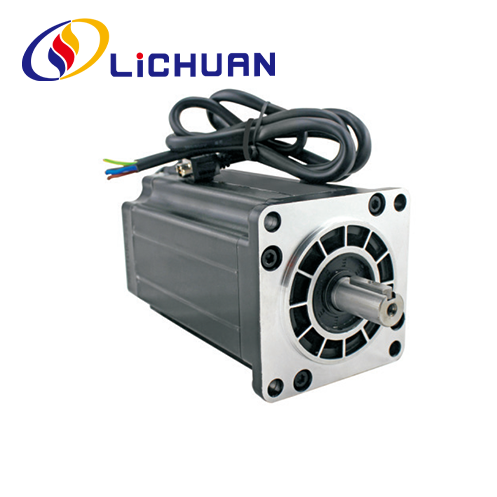

3-fázový krokový motor Nema42 série 110
LIHUAN® je profesionálny líder China 110 Series 3-fázový Nema42 výrobca krokových motorov s uzavretou slučkou s vysokou kvalitou a rozumnou cenou. Vitajte a kontaktujte nás.
Odoslať dopyt
Popis produktu
Vysoko kvalitný 3fázový krokový motor Nema42 série 110 s uzavretou slučkou ponúka čínsky výrobca LIHUAN®. Kúpte si 3-fázový krokový motor Nema42 série 110, ktorý je vysoko kvalitný priamo za nízku cenu.
Trojfázový krokový motor Nema42 s uzavretou slučkou série 110, použitie vysokokvalitných surovín a vysokokvalitnej kremíkovej ocele s permanentnými magnetmi s 1000-riadkovým vysoko presným kódovačom úplne prekonávajú problémy s krokovým motorom s otvorenou slučkou a zároveň výrazne zlepšujú vysokorýchlostný výkon motora, Na uľahčenie tradičného upgradu programu pohonu krok za krokom, zníženie nákladov v porovnaní so servomotorom o viac ako 50%. Dĺžka motora 161mm ~ 219mm, rozsah krútiaceho momentu: 12N.m ~ 20N.m, priemer hriadeľa motora 19mm. 3-fázový krokový motor Nema42 s uzavretou slučkou série 110 môže byť prispôsobený pre 3 typ ovládača: RS485. Ovládače Canopen.Pulse control.
Parametre elektrického výkonu
| Položka | technické údaje |
| Presnosť krokového uhla | ±5 % (úplný krok) |
| Presnosť odporu | ±10 % (20 ℃) |
| Presnosť indukčnosti | ±20 % (1 kHz) |
| Nárast teploty | 80°℃ max (menovitý prúd, 2 fázové zapnutie) |
| Teplota okolia | -20 ℃ ~ * 50 ℃ |
| Izolačný odpor | 100MQMin 500VDC |
| Dielektrická pevnosť | 500 V AC 1 minútu |
| Povolené radiálne zaťaženie | 0,02 mm Max. (450 g zaťaženia) |
| Povolené ťahové zaťaženie | 0,08 mm Max. (450 g zaťaženia) |
| Radiálne maximálne zaťaženie | 220N (20 mm od plochy príruby) |
| Maximálne zaťaženie hriadeľa | 60N |
| Serles | Krok Uhol(") |
Dĺžka (mm) | Udržiavací Krútiaci moment (N.m) | Fáza Aktuálne (A) |
Rotačné Zotrvačnosť (g.cm²) |
Fáza Odolnosť (Q) |
Fáza Indukčnosť (mH) |
Zápas vodič |
Viesť drôt (č.) |
Hmotnosť (kg) |
| LC110H3151 | 1.2 | 161 | 12 | 6.0 | 9720 | 1.89 | 8.34 | LCDA2260E | 3 | 6.6 |
| LC110H3185 | 1.2 | 185 | 16 | 6.4 | 13560 | 1.89 | 8.73 | LCDA2260E | 3 | 9.0 |
| LC110H3219 | 1.2 | 219 | 20 | 6.9 | 17400 | 1.859 | 7.26 | LCDA2260E | 3 | 11.1 |
Vyššie sú reprezentatívne produkty. Produkty je možné prispôsobiť!
Tvar a veľkosť inštalácie (jednotka: mm)
Režim hriadeľa motora
| Model | Šachta Priemer (mm) |
Šachta Predĺženie (mm) |
Shaftt Dĺžka (mm) |
| LC110H3151 | f19 | Drážka 6 x 30 | 40 |
| LC110H3185 | f19 | Drážka 6 x 30 | 40 |
| LC110H3219 | f19 | Drážka 6 x 30 | 40 |
Schéma zapojenia motora
Farby vodičov motora
Definície kodéra Farby olova
| 1 | žltá | EB+ |
| 2 | zelená | EB- |
| 3 | čierna | EA+ |
| 4 | Modrá | EA- |
| 5 | Červená | +5VCC |
| 6 | biely | EGND |
Poznámky
1. Pri pripájaní motora a ovládača musia byť fázy správne pripojené.
2. Zrejmé vytváranie tepla motora môže nastať pod
rôzne jazdné podmienky. Povrchová teplota
motor môže počas prevádzky prekročiť 85 °C.
3. Motor musí byť umiestnený pomocou montážnej drážky
predný kryt motora, venujte pozornosť chybe
prispôsobenie a sústrednosť medzi hriadeľom motora
a náklad musí byť prísne kontrolovaný. slučkový krokový motor môže byť prispôsobený pre 3 typ ovládača: RS485. Ovládače Canopen.Pulse control.
Schéma zapojenia aplikácie
Kompletný riadiaci systém krokového motora by mal zahŕňať produkt zobrazený nižšie
