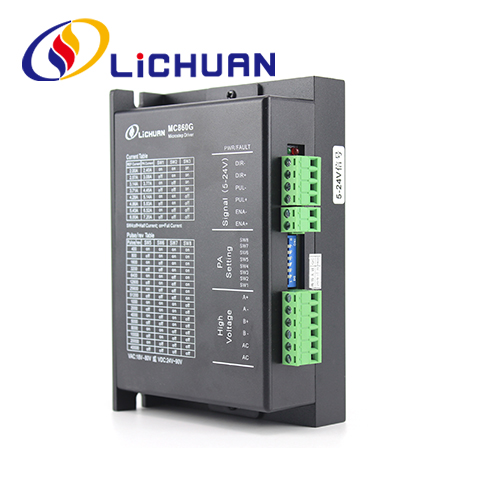

Horúci predaj za nízku cenu Spoľahlivý 2-fázový motorový ovládač pre krokové motory. LIHUAN® je spoľahlivý 2-fázový motorový ovládač pre výrobcu a dodávateľa krokových motorov v Číne.
Funkcia jazdy | Inštrukcie |
Mikrokrok nastavenie rozdelenia |
Pre ovládač je možné nastaviť 15 mikrokrokov pomocou 4 prepínačov SW5~SW8. Vodič musí byť zastavený pri nastavovaní rozdelenia. Nastavenia rozdelenia mikrokrokov nájdete v pokynoch na paneli ovládača |
Nastavenie výstupného prúdu | Pre ovládač je možné nastaviť 8 výstupných prúdov pomocou 3 prepínačov SW1~SW3. Nastavenia výstupného prúdu nájdete v pokynoch na paneli ovládača. |
Automatická funkcia polovičného prietoku | Automatickú funkciu polovičného prúdu je možné nastaviť pre ovládač pomocou spínača SW4. OFF znamená, že pokojový prúd je nastavený na polovicu prevádzkový prúd; ON znamená, že pokojový prúd a dynamický prúd sú rovnaké. SW4 musí byť nastavený ako OFF pre všeobecné použitie znížiť tvorbu tepla motora a pohonu a zlepšiť spoľahlivosť. Asi 0,3 s po zastavení sledu impulzov sa prúd automaticky zníži o 50 % (skutočná hodnota 55 %) a teoreticky sa tvorba tepla zníži o 65 %. |
Signálne rozhranie | PUL+ a PUL- sú kladné a záporné svorky riadenia impulzného signálu; DIR+ a DIR- sú kladné a záporné svorky smerového signálu; ENA+ a ENA- sú kladné a záporné svorky aktivačných signálov. |
Rozhranie motora | A+ a A- pripojte na kladné a záporné svorky fázového vinutia A krokového motora; B+ a B- sa pripájajú na kladné a záporné svorky vinutia fázy B krokového motora. Keď sa prepne vinutie fázy A a B, smer motora sa obráti. |
Napájací konektor | Je napájaný AC/DC napájacím zdrojom, rozsah napätia je 24~110VDC alebo 18~80VAC a svorky nie sú rozdelené na kladný a záporný pól. Odporúčaný napájací zdroj DC 48V, výkon vyšší ako 250W. |
Kontrolka | Na ovládači je 1 zelená kontrolka a 1 červená kontrolka. Zelená je kontrolka napájania, rozsvieti sa, keď je ovládač pripojený k zdroju napájania; červená je kontrolka poruchy, svieti pri poruche prepätia alebo nadprúdu. Po odstránení poruchy červená kontrolka zhasne. Porucha ovládača sa dá odstrániť iba opätovným pripojením k zdroju napájania a opätovným použitím. |
Inštalácia Poznámky |
Rozmery drivera:150x97,5x52,6mm, rozteč montážnych otvorov: 138,5mm. Je možné zvoliť horizontálnu aj vertikálnu inštaláciu (odporúča sa vertikálna inštalácia) Driver by mal byť inštalovaný tesne pri kovovej skrini, aby sa odvádzalo teplo. |
Presnosť rozdelenia, prevádzkové a polovičné/plné prúdy je možné pre ovládač MC860G nastaviť pomocou 8-bitového prepínača nasledovne:
Špičkový výstupný prúd | Výstupný priemerný prúd | SW1 | SW2 | SW3 |
2.4A | 2,0A | na | na | na |
3,08A | 2,57A | vypnuté | na | na |
3,77A | 3.14A | na | vypnuté | na |
4,45A | 3,71A | vypnuté | vypnuté | na |
5.14A | 4,28A | na | na | vypnuté |
5,83A | 4,86A | vypnuté | na | vypnuté |
6,52A | 5.43A | na | vypnuté | vypnuté |
7.2A | 6,0A | vypnuté | vypnuté | vypnuté |
Kroky/revolúcia | SW5 | SW6 | SW7 | SW8 |
400 | na | na | na | na |
800 | vypnuté | na | na | na |
1600 | na | vypnuté | na | na |
3200 | vypnuté | vypnuté | na | na |
6400 | na | na | vypnuté | na |
12800 | vypnuté | na | vypnuté | na |
25600 | na | vypnuté | vypnuté | na |
51200 | vypnuté | vypnuté | vypnuté | na |
1000 | na | na | na | vypnuté |
2000 | vypnuté | na | na | vypnuté |
4000 | na | vypnuté | na | vypnuté |
5000 | vypnuté | vypnuté | na | vypnuté |
8000 | na | na | vypnuté | vypnuté |
10000 | vypnuté | na | vypnuté | vypnuté |
20000 | na | vypnuté | vypnuté | vypnuté |
40000 |
|
|
|
|
