Ako hybridný krokový motor dosahuje vysoký krútiaci moment a presnosť

Ocitli ste sa niekedy hlboko v projekte a potrebovali ste komponent, ktorý poskytuje surový výkon a precíznu presnosť, a premýšľali ste, čo to umožňuje? Viem, že mám. Vo svete automatizácie, robotiky a presných strojov je neustále hľadanie pohonného systému, ktorý vás nenúti vyberať si medzi silou a kontrolou. To je miesto, kde je inžiniersky zázrakHyKrokový motor bridprichádza do hry. Pre nás oLICHUAN, toto nie je len kategória produktov; je jadrom riešenia najnáročnejších problémov riadenia pohybu našich zákazníkov. Jedinečný dizajn aHybridný krokový motorpremosťuje priepasť, ponúka to najlepšie z oboch svetov z iných typov motorov a dnes chcem stiahnuť oponu, ako presne tento výkon dosahuje. Pochopením jeho vnútorného fungovania a presných parametrov, ktoré definujú jeho výkon, môžete urobiť informované rozhodnutie pre vašu ďalšiu aplikáciu.

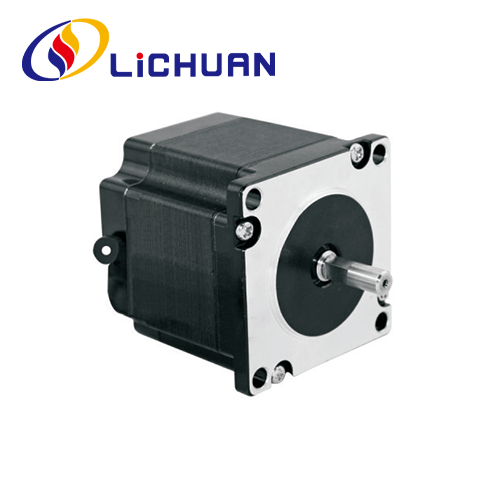

Čím sa hybridný krokový motor líši od ostatných typov

Aby sme ocenili jeho schopnosti, musíme najprv pochopiť jeho identitu. Na rozdiel od stepperov s čisto permanentným magnetom alebo variabilnou reluktanciou, aHybridný krokový motorje, ako už názov napovedá, hybrid. Dômyselne spája princípy oboch. Vo svojom rotore má permanentný magnet, ale tento rotor je tiež ozubený, podobne ako motor s premenlivou reluktanciou. Táto fúzia vytvára synergický efekt. Permanentný magnet poskytuje konštantný magnetický tok a zvyšuje krútiaci moment. Súčasne ozubená štruktúra umožňuje oveľa menší uhol kroku – zvyčajne 1,8° alebo 0,9° – tým, že umožňuje magnetickému toku prejsť preferovanou dráhou cez zarovnané zuby. Táto kombinácia je základným dôvodom aHybridný krokový motorvyniká v aplikáciách vyžadujúcich vysoký krútiaci moment pri nízkych otáčkach a jemné polohové rozlíšenie.

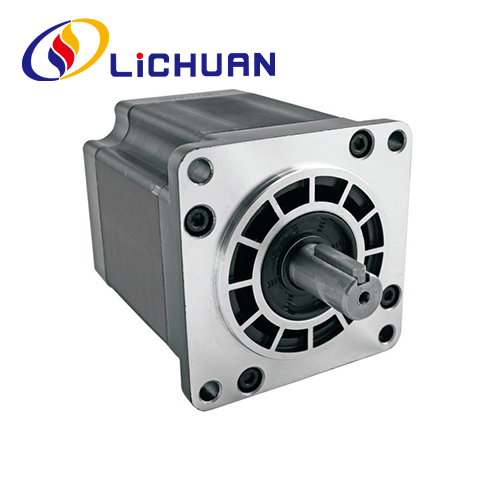

Ako vnútorný dizajn vytvára vynikajúci krútiaci moment

Tajomstvo vysokého krútiaceho momentu spočíva v jeho magnetickom obvode a dizajne vzduchovej medzery. Stator aHybridný krokový motormá viacero ozubených pólov, ktoré sú navinuté cievkami. Keď sú tieto cievky napájané v špecifickom poradí, vytvárajú elektromagnetické póly. Rotor s permanentným magnetom, už zmagnetizovaný, je priťahovaný alebo odpudzovaný týmito pólmi statora. Pretože zuby rotora sú mierne odsadené od zubov statora, magnetické sily vytvárajú silný tangenciálny ťah – krútiaci moment – ​​na ich vyrovnanie. Čím viac zubov a silnejší magnetický tok (z permanentného magnetu aj z budenia cievky), tým vyšší krútiaci moment. OLICHUANoptimalizujeme to použitím vysokoenergetických materiálov s permanentnými magnetmi a presných laminácií, aby sme minimalizovali straty toku a maximalizovali hustotu krútiaceho momentu. To je dôvod, prečo naše motory dokážu poskytnúť výnimočné držanie a dynamický krútiaci moment v kompaktnej veľkosti rámu.

Ktoré parametre priamo ovplyvňujú presnosť a výkon

Presnosť krokového motora je do značnej miery definovaná presnosťou jeho krokového uhla a tým, ako dôsledne dokáže dosiahnuť tieto kroky bez toho, aby chýbal. To sa riadi niekoľkými kľúčovými technickými parametrami. Pochopenie týchto špecifikácií je kľúčové pre výber správneho motora pre potreby presnosti vášho systému.

Kľúčové výkonové parametre hybridného krokového motora

• Krokový uhol:Uhlový posun na vstupný impulz (napr. 1,8°, 0,9°). Menší uhol umožňuje jemnejšie rozlíšenie.

• Prídržný krútiaci moment:Maximálny krútiaci moment, ktorý môže motor vyvinúť, keď je napájaný v pokoji. To odoláva vonkajším silám.

• Krútiaci moment aretácie:Mierny krútiaci moment, keď je motor bez napájania, v dôsledku permanentného magnetu a príťažlivosti železného jadra.

• Presnosť:Typicky percento uhla kroku (napr. ± 5 %). Toto nie je kumulatívne.

• Opakovateľnosť kroku:Ako presne sa motor vracia do prikázanej polohy, často extrémne vysokej.

• Zotrvačnosť rotora:Zotrvačnosť rotujúcej časti, ovplyvňujúca dynamiku zrýchlenia a spomalenia.

Pozrime sa, ako sa niektoré z týchto parametrov premietajú do reálneho svetaLICHUANmodelov. Nasledujúca tabuľka porovnáva dve populárne série a zdôrazňuje, ako výber dizajnu ovplyvňuje krútiaci moment a charakteristiky presnosti.

Tabuľka 1: Porovnanie série hybridných krokových motorov LIHUAN

Ako si vyberiete správny hybridný krokový motor pre vašu aplikáciu

Výber správneho motora je rovnováhou medzi vašimi mechanickými požiadavkami a krivkou výkonu motora. Najčastejšou chybou je výber podľa veľkosti rámu alebo samotného uťahovacieho momentu. Musíte vziať do úvahy krivku rýchlosti a krútiaceho momentu. AHybridný krokový motorposkytuje maximálny krútiaci moment pri nízkych rýchlostiach a krútiaci moment klesá so zvyšujúcou sa rýchlosťou v dôsledku spätného EMF a indukčnosti vinutia. OLICHUAN, vedieme našich zákazníkov jednoduchým výberovým procesom:

1. Určte zotrvačnosť zaťaženia a požadovanú prevádzkovú rýchlosť.

2. Vypočítajte potrebný krútiaci moment zrýchlenia a krútiaci moment nepretržitého chodu.

3. Skontrolujte krivku otáčok a krútiaceho momentu kandidátskeho motora a uistite sa, že poskytuje aspoň o 30 – 50 % vyšší krútiaci moment, ako je vaša vypočítaná požiadavka v rámci požadovaného rozsahu otáčok.

4. Prispôsobte prúdový a napäťový výstup ovládača špecifikáciám fázy motora, aby ste dosiahli optimálny výkon.

Tabuľka 2: Kritické faktory výberu pre optimálny výkon

Aké sú najčastejšie otázky o hybridných krokových motoroch (FAQ)

V našich každodenných rozhovoroch s inžiniermi a dizajnérmi opakovane vyvstávajú určité otázky. Tu sú tri podrobné často kladené otázky na riešenie bežných kuriozít a obáv.

FAQ 1: Môže hybridný krokový motor bežať pri vysokých rýchlostiach ako servo?
Aj keď je tradične známy výkonom pri nízkych až stredných rýchlostiach, je modernýHybridné krokové motory, najmä v spojení s pokročilými mikrokrokovými ovládačmi, môže dosiahnuť prekvapivo vysoké rýchlosti. Kľúčom je použitie budiča s vysokým napájacím napätím na prekonanie indukčnosti motora. Avšak pre aplikácie vyžadujúce trvalé vysoké otáčky s plným krútiacim momentom môže byť servosystém stále efektívnejší. Pre mnohé úlohy polohovania z bodu do bodu s vysokou potrebou krútiaceho momentu pri nižších rýchlostiach, aHybridný krokový motorponúka cenovo výhodnejšie a jednoduchšie riešenie.

FAQ 2: Ako zabránim vynechaným krokom a zabezpečím presnosť?
Vynechané kroky nastanú, keď záťažový moment motora prekročí dostupný moment motora pri danej rýchlosti. Aby ste zaistili presnosť, vždy dimenzujte svoj motor s výraznou bezpečnostnou rezervou (pozrite si sprievodcu výberom vyššie). Pre kritické aplikácie používajte krokový systém s uzavretou slučkou – nášLICHUANHybridy s uzavretou slučkou obsahujú enkodér na okamžitú detekciu a korekciu akejkoľvek straty kroku, čím poskytujú spoľahlivosť podobnú servomotoru bez obetovania vlastnej jednoduchosti a krútiaceho momentu steppera.

FAQ 3: Je mikrokrokovanie nevyhnutné na dosiahnutie vyššej presnosti?
Mikrokrokovanie je technika ovládača, ktorá elektronicky rozdeľuje celý krok na menšie prírastky (napr. 1/16, 1/32 kroku). Výrazne zlepšuje rozlíšenie, znižuje vibrácie a umožňuje plynulejší pohyb, najmä pri nízkych rýchlostiach. Pre maximálnu presnosť a hladkosť, spárujte vysokokvalitnéHybridný krokový motors mikrokrokovým ovládačom sa dôrazne odporúča. Umožňuje vám využiť základnú presnosť motora a dosiahnuť mimoriadne jemnú a tichú prevádzku.

Ste pripravení integrovať bezkonkurenčný krútiaci moment a presnosť do svojho dizajnu?

Cesta k pochopeniuHybridný krokový motorodhaľuje komponent vytvorený pre výkon tam, kde sa to počíta. Jeho hybridný dizajn je dôkazom elegantnej konštrukcie, ktorá rieši dvojité požiadavky na výkon a presnosť v jedinom robustnom balení. OLICHUAN, nevyrábame len tieto motory; konštruujeme ich s hlbokým zameraním na parametre, ktoré sú najdôležitejšie pre úspech vášho projektu – od triedy magnetického materiálu až po toleranciu každého zuba.

Ak sa orientujete v zložitosti nového dizajnu alebo optimalizujete existujúci stroj, ktorý vyžaduje spoľahlivosť, silu a presnú presnosť, poďme sa rozprávať. Náš tím je pripravený pomôcť vám analyzovať vaše požiadavky a zosúladiť ich s dokonalýmiHybridný krokový motor LIHUANriešenie.Kontaktujte násdnesdiskutovať o vašich špecifických výzvach týkajúcich sa krútiaceho momentu a presnosti. Sme tu, aby sme podporili vašu inováciu, jeden presný krok za druhým.
