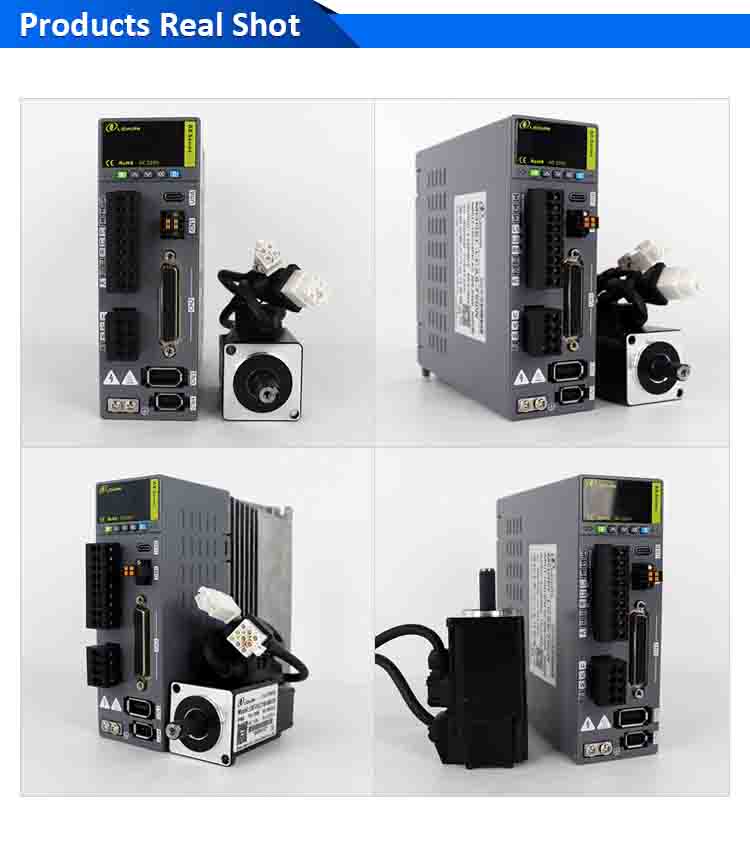

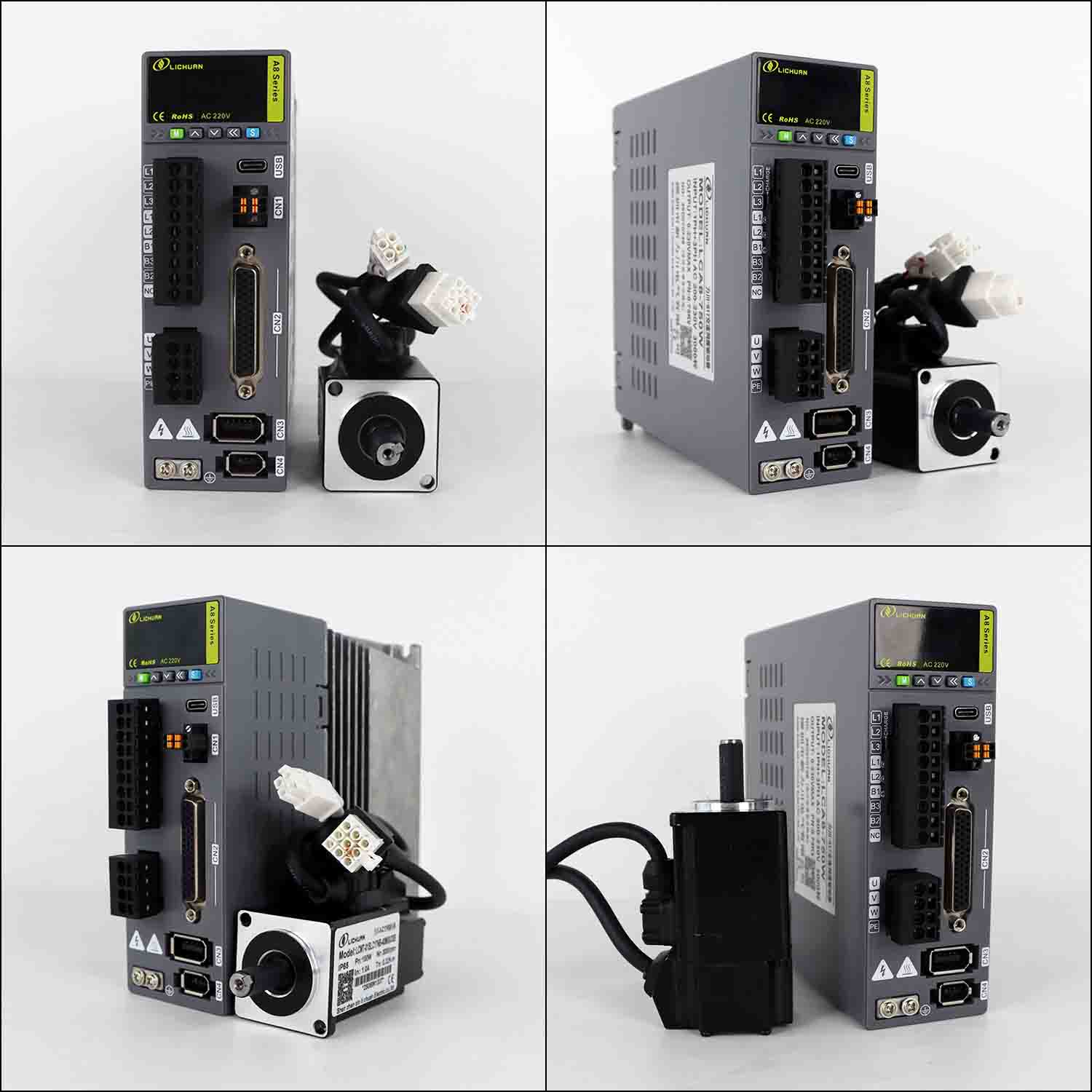

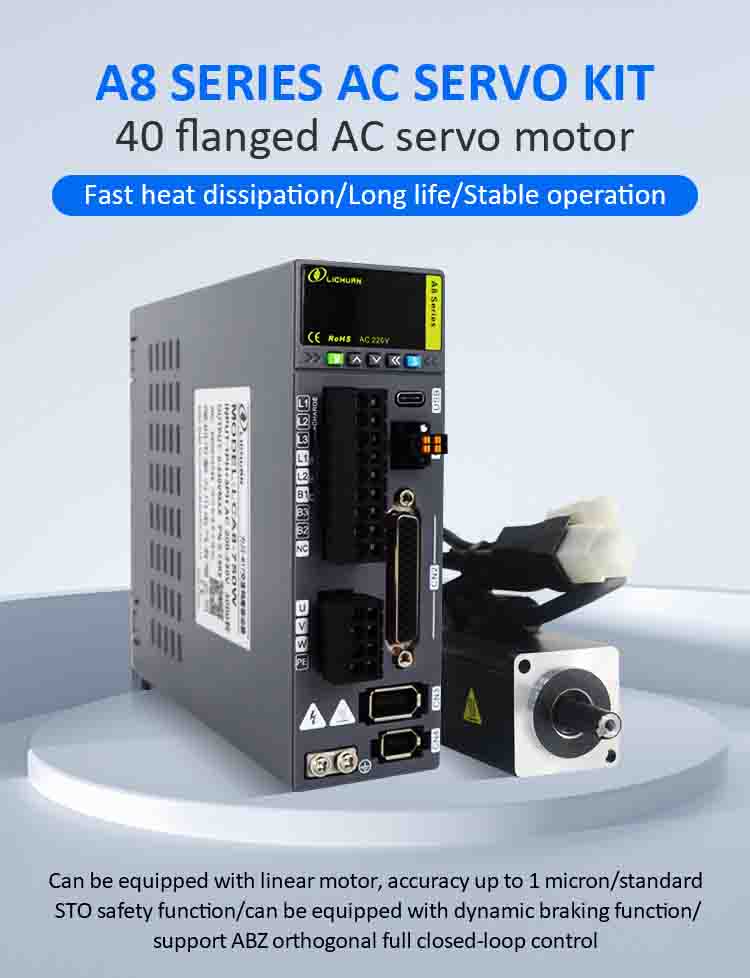

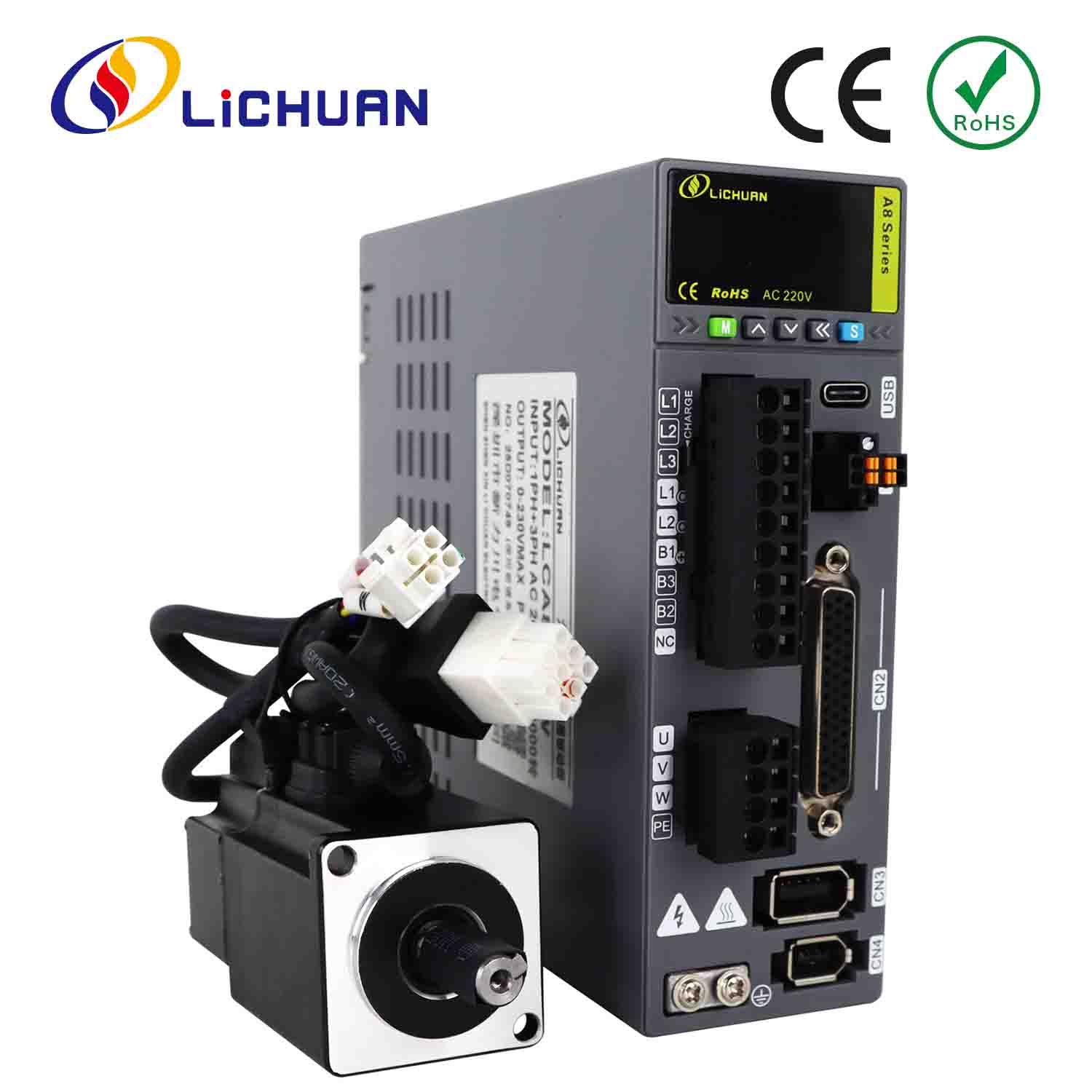

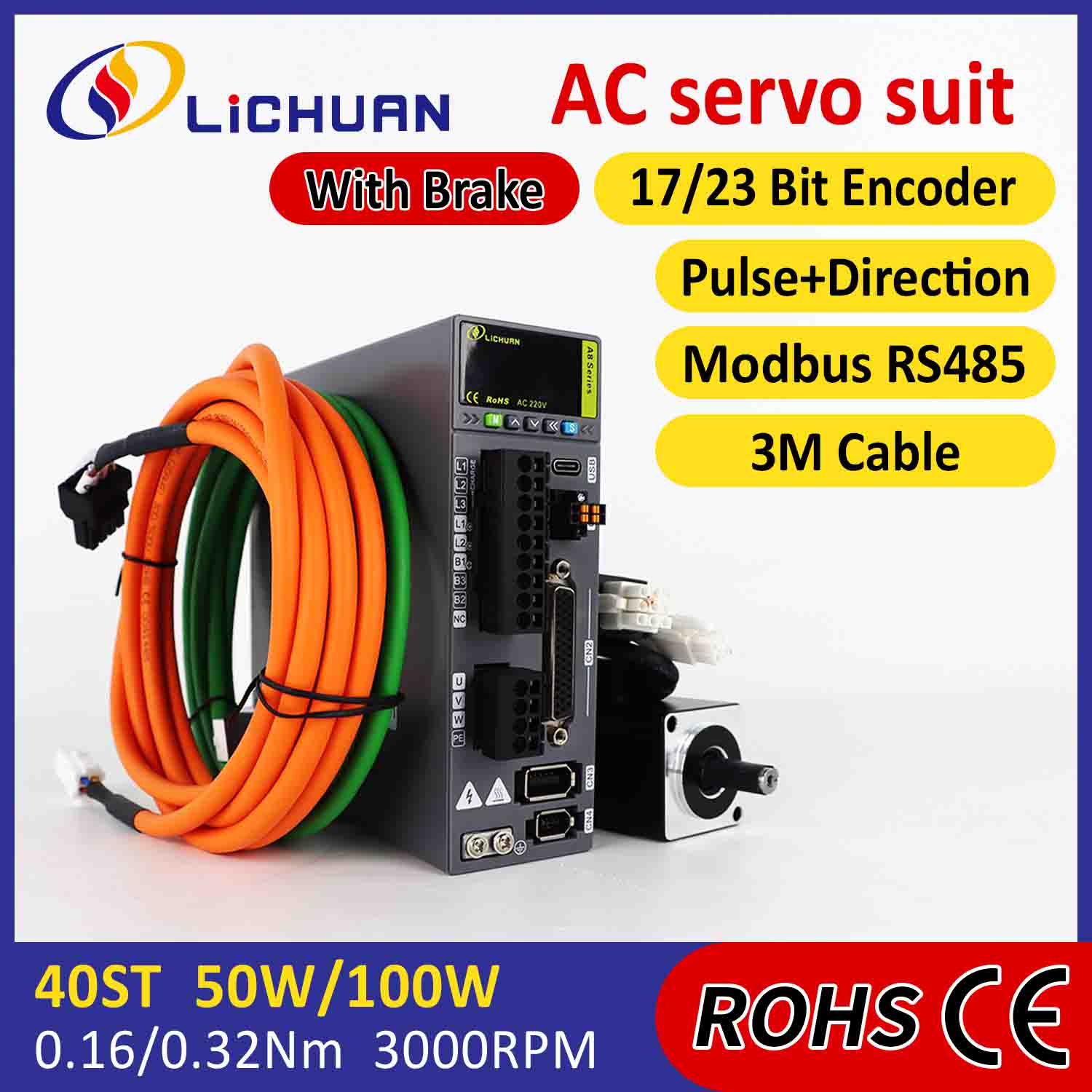

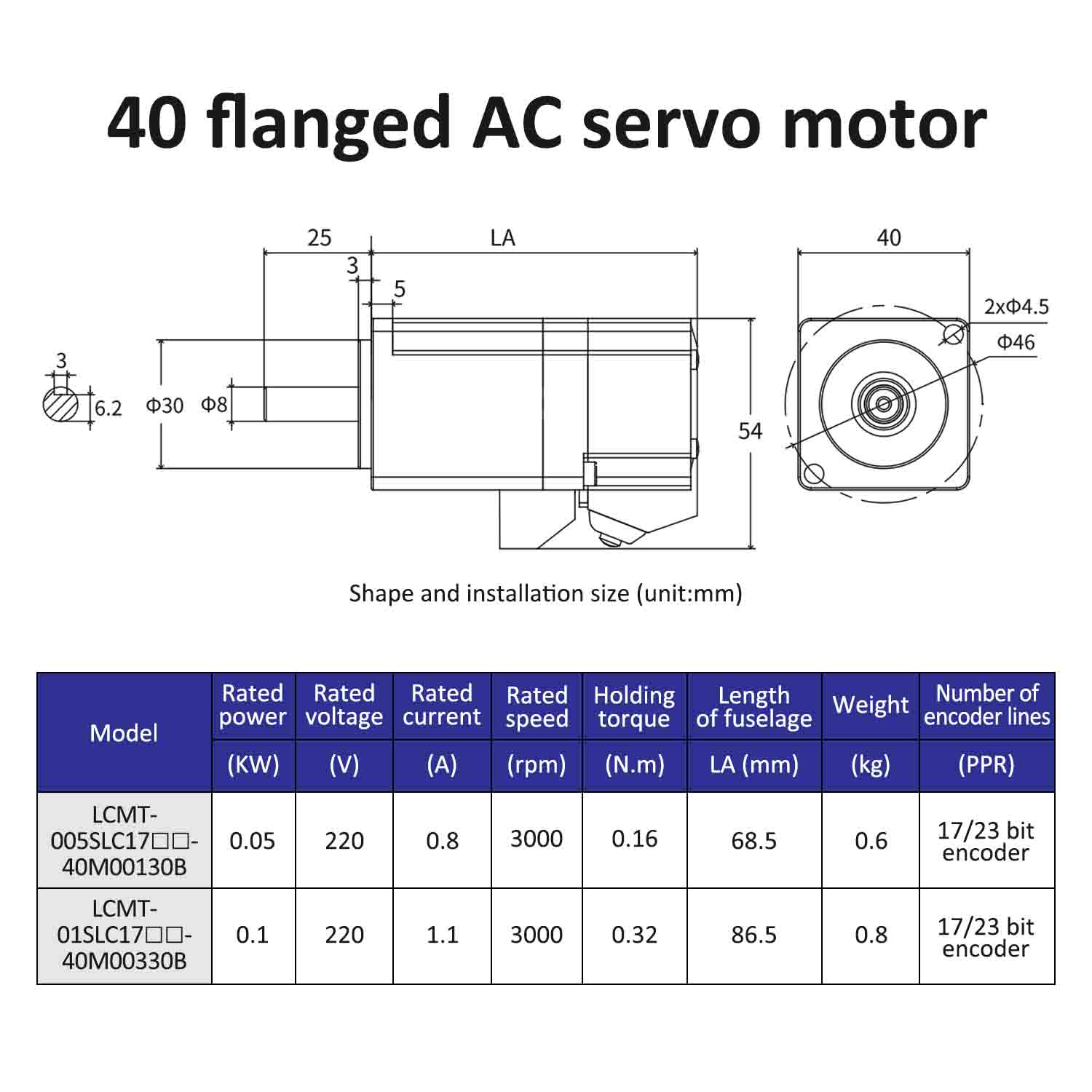

Súprava ovládačov servomotora Lichuan A8 s vysokou presnosťou STO ABZ 100W 0,32N.m 220V 1,1A 3000RPM IP65

Súprava ovládačov striedavého motora Lichuan A8 s vysokou presnosťou STO ABZ – presné riadenie pohybu pre CNC, robotiku, automatizačné systémy

Výhody ovládača servomotora série Lichuan A8:

Najdôležitejšie:

1.Možno vybaviť lineárnymi motormi, dosahujúc presnosť až1 mikrón

2.ŠtandardnéSTObezpečnostná funkcia

3.Voliteľná funkcia dynamického brzdenia pre bezpečnosť a spoľahlivosť

4.PodporyABZkvadratúrne pulzné riadenie s úplnou uzavretou slučkou

Funkcie:

1. Podporuje 17-bitové a 23-bitové inkrementálne a absolútne kódovače.

2.Podporuje 7 režimov ovládania: poloha, rýchlosť, krútiaci moment, poloha/krútiaci moment, poloha/rýchlosť, rýchlosť/krútiaci moment a poloha/rýchlosť/krútiaci moment.

3. Interný 24V napäťový výstup: Môže napájať DI a Pulse porty, čím sa eliminuje potreba externého 24V napájacieho zdroja.

4. Podporuje spätnú väzbu frekvenčného delenia fázových impulzov ABZ.

5.16 virtuálnych DI portov a 16 virtuálnych D0 portov: Netreba sa obávať nedostatku DI alebo D0 portov pri používaní riadenia komunikácie.

6.16 interná rýchlosť a 16 interných segmentov polohy: K dispozícii je automatická prevádzka cyklu, vďaka čomu je riadenie komunikácie 485 flexibilnejšie.

7. Podporuje samoučenie motora: Môže byť použité s motormi od rôznych výrobcov.

8.Podpory485 zbernicová komunikácia, pomocou štandardného protokolu MODBUS RTU.

9. Ovládanie analógového signálu, podpora vstupu 2 analógové vstupy, 12-bitové rozlíšenie,vstupný rozsah -10 až +10V.

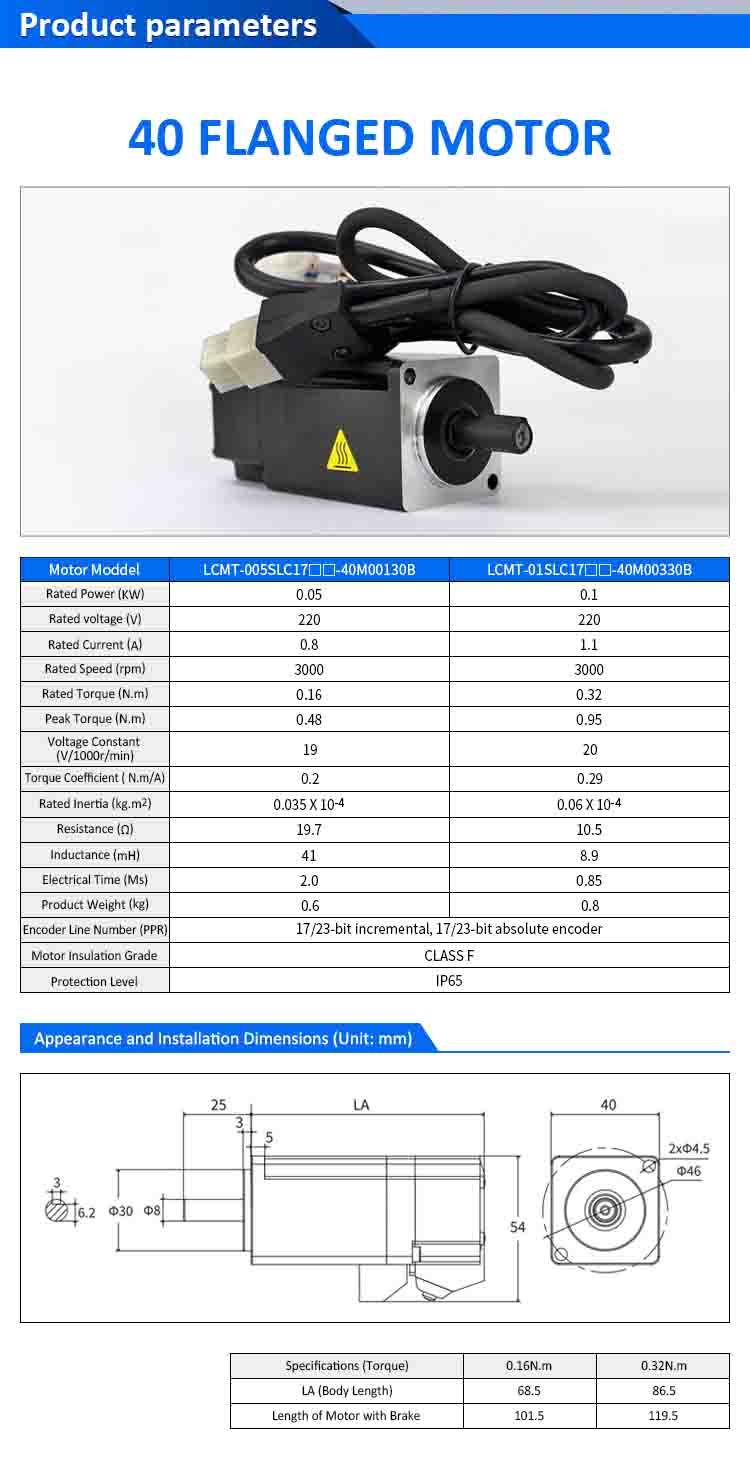

Základné informácie o produkte

Vlastnosti produktu

1. Vysokopresná spätná väzba kódovača ABZ

• Zabezpečuje presnú detekciu polohy

• Stabilný impulzný výstup pre CNC a ovládače pohybu

• Znižuje kumulatívnu chybu a zlepšuje opakovateľnosť

2. Bezpečnostná ochrana STO

• Vyhovuje bezpečnému vypnutiu krútiaceho momentu (STO).

• Okamžité vypnutie krútiaceho momentu v núdzových situáciách

• Chráni operátorov a zariadenia počas poruchy

3. Vysokovýkonný striedavý servomotor

• Hladká prevádzka pri nízkej rýchlosti

• Rýchla dynamická odozva

• Vysoká hustota krútiaceho momentu a stabilná regulácia teploty

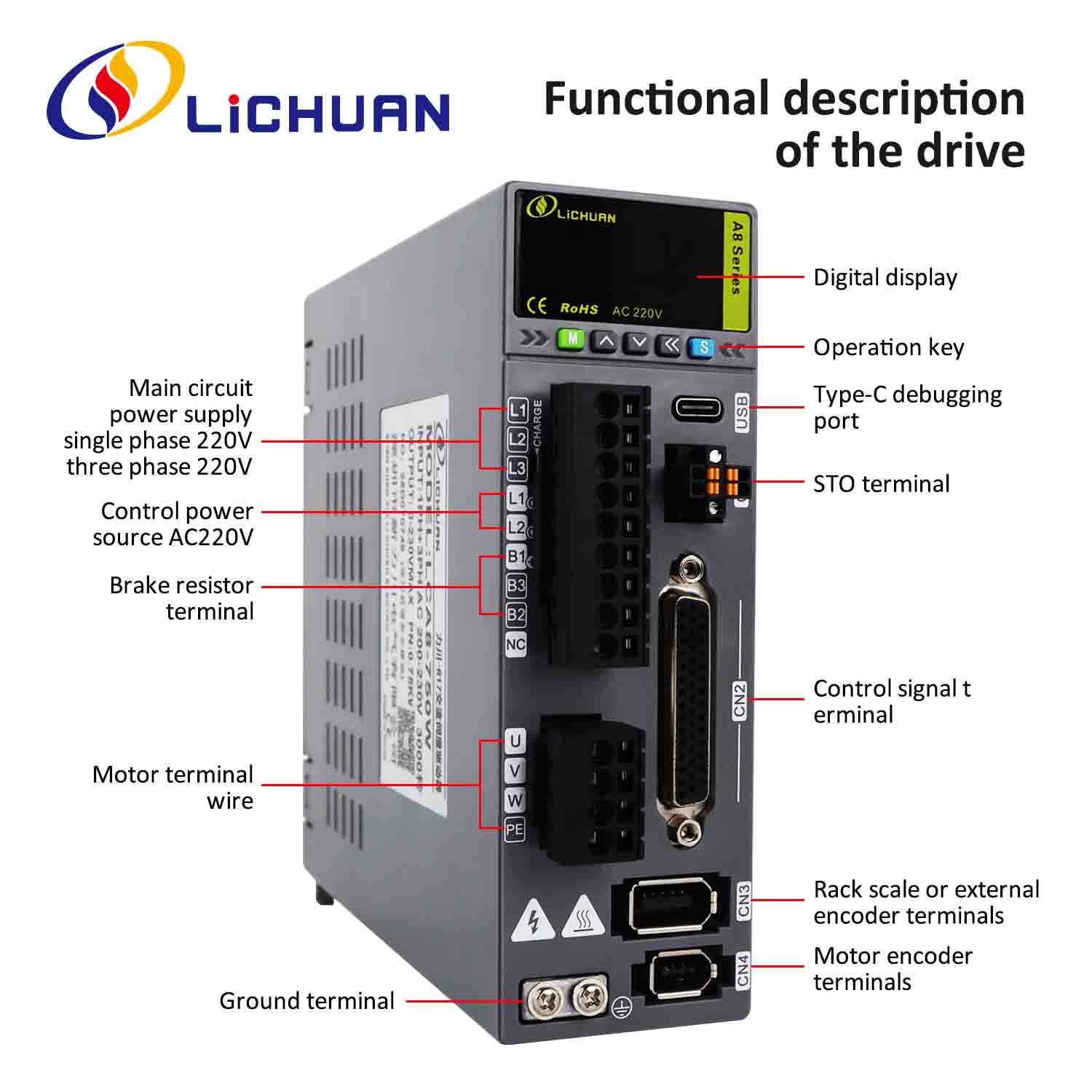

4. Inteligentný servo ovládač

• Viacero režimov ovládania

• Funkcia automatického ladenia

• Zabudovaná ochrana: nadprúd, prepätie, preťaženie, porucha kódovača

5. Silná kompatibilita

• Pracuje s bežnými CNC riadiacimi jednotkami, PLC systémami a platformami priemyselnej automatizácie

• Jednoduchá integrácia do existujúcich systémov

6. Dlhodobá spoľahlivosť

• Priemyselné ložiská, cievky a izolácie

• Vhodné pre dlhodobú prevádzku 24/7

Technické princípy

TheSúprava ovládačov pre striedavý servomotor Lichuan A8 s vysokou presnosťou STO ABZfunguje integráciou troch presných subsystémov:

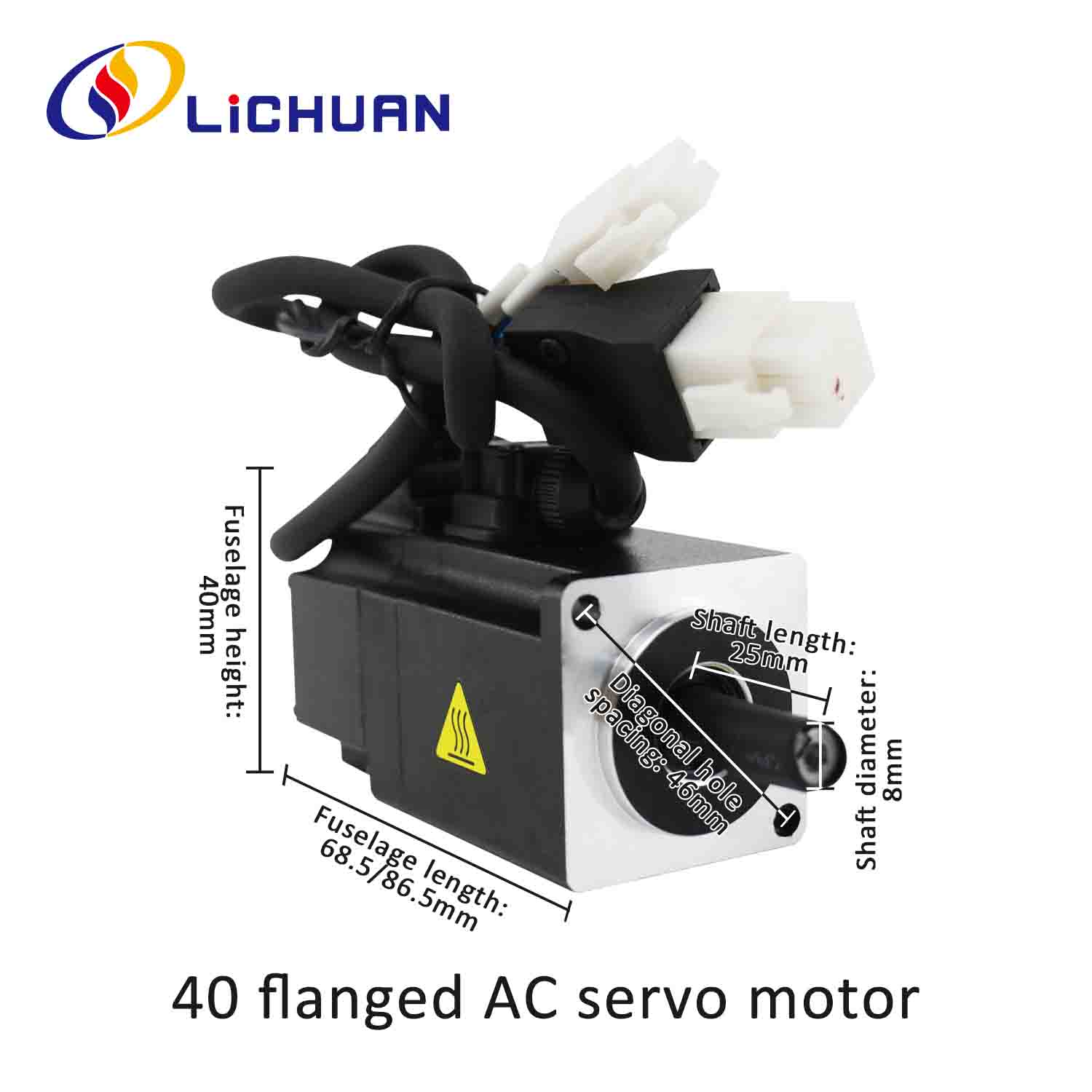

1. Servomotor

Premieňa elektrickú energiu na riadený rotačný pohyb.

2. AC Servo Driver

Reguluje krútiaci moment, rýchlosť a polohu pomocou inteligentných riadiacich algoritmov s uzavretou slučkou na báze PID.

3. ABZ kódovač

Poskytuje signály kanálov A/B/Z pre slučky spätnej väzby, čím umožňuje:

• Porovnanie pozície v reálnom čase

• Vysokorýchlostné nastavenia odozvy

• Ultra hladké ovládanie pohybu

V kombinácii s bezpečnostnými mechanizmami STO systém zaisťuje presnú, bezpečnú a efektívnu prevádzku v uzavretej slučke.

Výhody produktu

1. Vysoká presnosť a stabilita

ABZ enkodér zaisťuje presné riadenie pohybu.

2. Široký rozsah použitia

TheSúprava ovládačov pre striedavý servomotor Lichuan A8 s vysokou presnosťou STO ABZpodporuje CNC, robotiku a priemyselnú automatizáciu.

3. Nákladovo efektívne riešenie priemyselnej kvality

Poskytuje vysokú spoľahlivosť porovnateľnú so špičkovými značkami za konkurencieschopnejšiu cenu.

4. Integrovaná bezpečnosť

STO poskytuje medzinárodné štandardné bezpečnostné vypnutie.

5. Jednoduchá inštalácia a údržba

Kompaktná konštrukcia, prehľadné usporiadanie elektroinštalácie a kompletná dokumentácia.

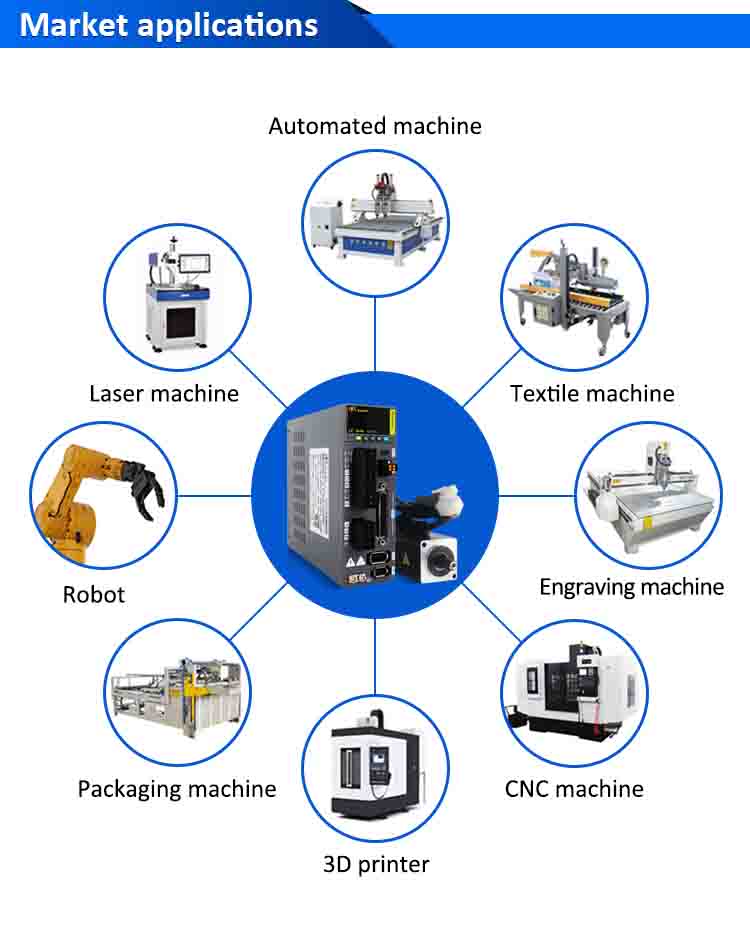

Oblasti použitia

TheSúprava ovládačov pre striedavý servomotor Lichuan A8 s vysokou presnosťou STO ABZje široko používaný v:

• CNC drevoobrábacie stroje

• CNC rezanie / frézovanie kovov

• Priemyselné roboty

• Automatizácia výberu a umiestnenia

• Baliace stroje

• Tlačiarenské a označovacie zariadenia

• Presné polohovacie plošiny

• Linky na výrobu elektroniky

• Laserové rezacie/gravírovacie stroje

• Dopravníkové a triediace systémy

Prípady použitia / aplikácie produktu

• Vysoko presné ovládanie osí

• Otočné indexové stoly

• Pohyb súradníc XYZ

• Vysokorýchlostné vretenové systémy

• Viacosové robotické kĺby

• Automatizované mechanizmy riadenia pohybu

Návod na obsluhu

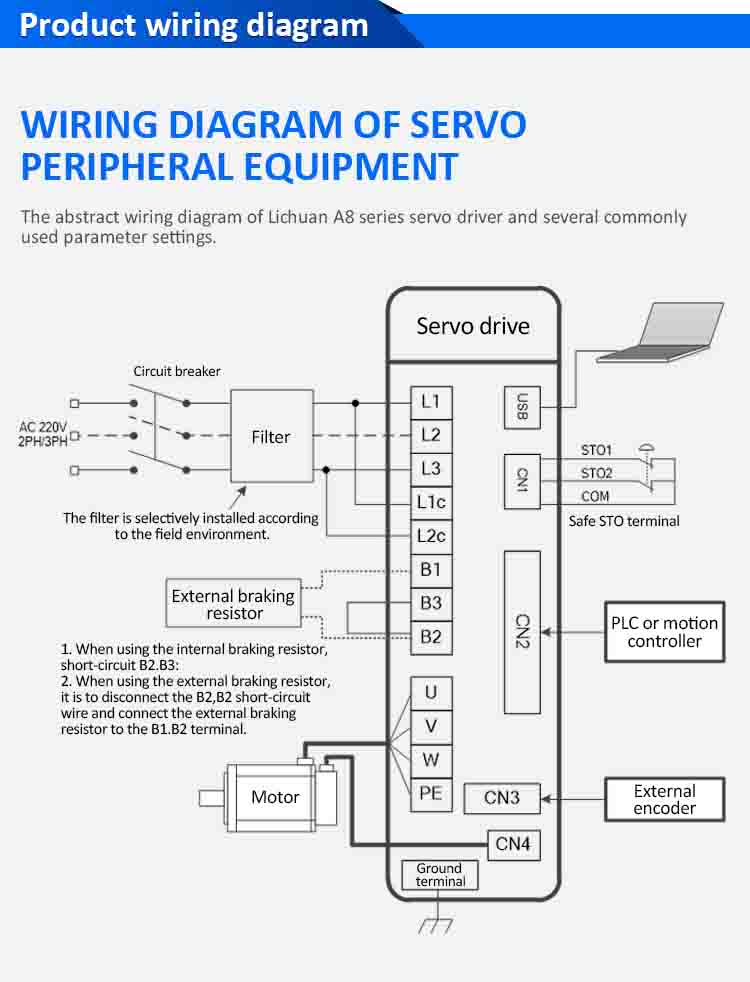

1. Pripojte napájací zdroj

Zabezpečte správne zapojenie vstupu AC 220V.

2. Pripojte kábel kódovača

Zarovnajte kanály A/B/Z so vstupom ovládača.

3. Nakonfigurujte parametre ovládača serva

Pomocou panela alebo softvéru upravte režimy krútiaceho momentu, rýchlosti a polohy.

4. Vykonajte automatické ladenie

Optimalizujte výkon motora.

5. Otestujte systém

Pred naložením zariadenia vykonajte pohybové testy.

Prevencia

• Nenapájajte jednotku pred dokončením zapojenia.

• Zabezpečte uzemnenie, aby ste znížili rušenie.

• Vyhnite sa ostrému ohýbaniu káblov snímača.

• Chráňte pred vlhkosťou a vodivým prachom.

• Uistite sa, že vedenie STO spĺňa bezpečnostné normy.

Výrobný proces

• Presné vinutie rotora

• CNC opracovaný kryt motora

• Kalibrácia kódovača a kontrola signálu

• Montáž ovládača v antistatickom prostredí

• Viacbodový test starnutia

• Záverečná kontrola kvality

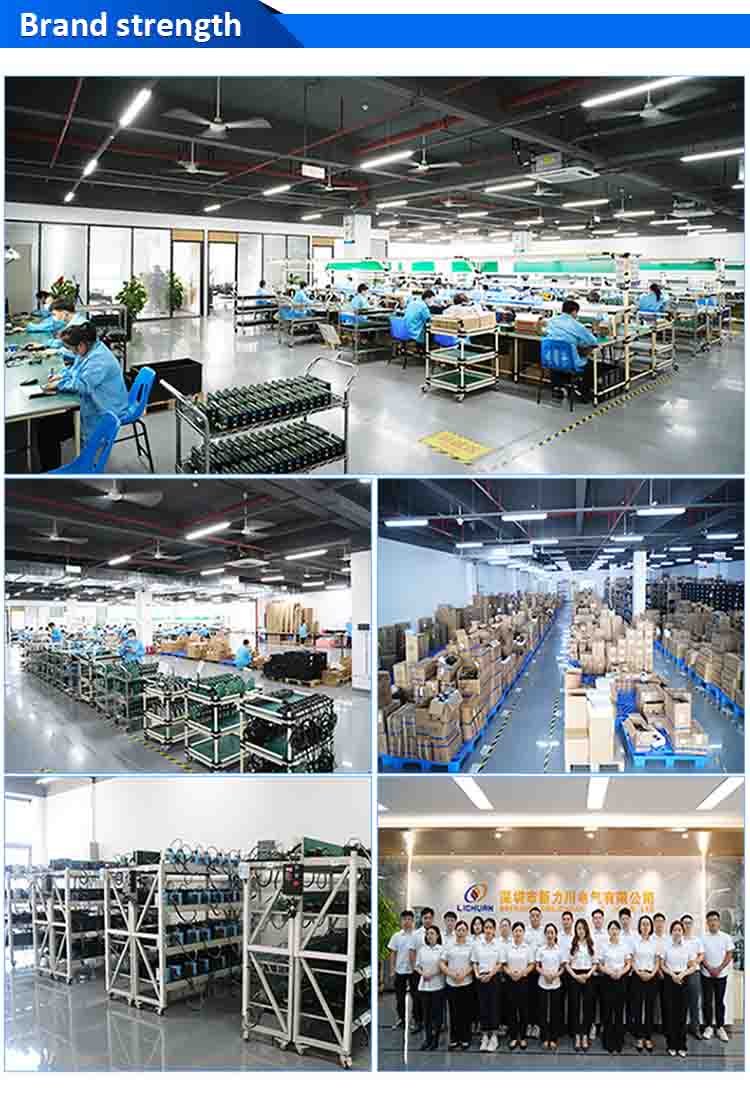

Predstavenie spoločnosti

Lichuan je profesionálny výrobca so zameraním na servomotory, servomotory a komponenty priemyselnej automatizácie. Vďaka neustálym investíciám do výskumu a vývoja a prísnej kontrole kvality poskytuje Lichuan celosvetovo uznávané produkty, vrátaneSúprava ovládačov pre striedavý servomotor Lichuan A8 s vysokou presnosťou STO ABZ, široko používaný v oblasti CNC, robotiky a inteligentnej výroby.

Zabezpečenie kvality

• 100% úplná kontrola

• Test signálu kódovača

• Test zaťaženia servo ovládača

• Záruka 12-24 mesiacov

• Technická inžinierska podpora

Zákaznícky servis

• Bezplatná technická konzultácia

• Online riešenie problémov

• Návod na inštaláciu

• Rýchla odozva po predaji

• Podpora prispôsobenia OEM/ODM

Certifikácie

• Certifikácia CE

• Súlad s RoHS

• Riadenie kvality ISO9001

• Súlad s elektrickou bezpečnosťou

FAQ

Q1: Aké aplikácie vyhovujú súprave ovládačov servomotora Lichuan A8 s vysokou presnosťou STO ABZ?

Je ideálny pre CNC stroje, robotiku, balenie, automatizačné linky a presné polohovanie.

Otázka 2: Podporuje spätnú väzbu inkrementálneho kódovača?

Áno, súprava obsahuje vysoko presný inkrementálny kódovač ABZ.

Q3: Aké bezpečnostné funkcie sú zahrnuté?

STO (Safe Torque Off) zaisťuje bezpečné núdzové vypnutie.

Q4: Aké možnosti napájania sú k dispozícii?

50W až 750W, v závislosti od vašej aplikácie.

Q5: Môže to fungovať s bežnými CNC radičmi?

Áno, je kompatibilný s väčšinou CNC, PLC, ovládačov pohybu a platforiem priemyselnej automatizácie.
