Posilnite výrobnú linku s 2-fázovým I/O riadiacim krokovým ovládačom
Horúca predajná kvalita Zvýšte výrobnú linku s 2-fázovým I/O riadiacim krokovým ovládačom s nízkou cenou vyrobené v Číne. LIHUAN® je posilňovacia výrobná linka s výrobcom a dodávateľom dvojfázového I/O ovládača krokového ovládača v Číne.
Odoslať dopyt
Popis produktu
Vysoko kvalitná výrobná linka Boost s 2-fázovým I/O riadiacim krokovým ovládačom vyrobená v Číne. LIHUAN® je posilňovacia výrobná linka s výrobcom a dodávateľom dvojfázového I/O ovládača krokového ovládača v Číne.
Predstavenie výrobku

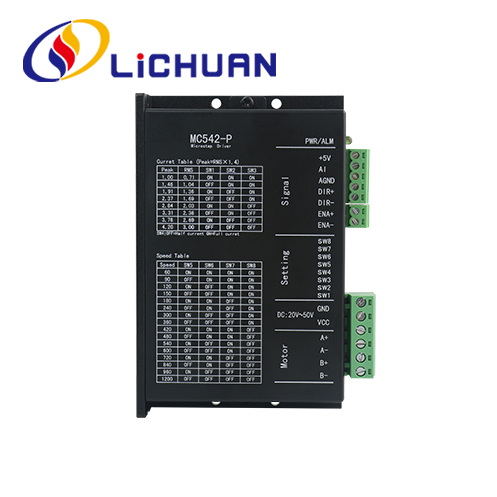

Ovládač 542P nastavuje maximálnu rýchlosť pomocou prepínača a potom upravuje rýchlosť pomocou potenciometra tak, aby fungoval pri akejkoľvek rýchlosti. Ovládač môže byť prispôsobený 2-fázovému krokovému motoru Nema23, ktorý sa používa hlavne na nahradenie bežných motorov na reguláciu rýchlosti v porovnaní s rýchlosťou regulačné motory, má výhody, ako je rýchle zrýchlenie a spomalenie, malá veľkosť a silná tuhosť.
Technický parameter
1. Elektrické ukazovatele
● Rozsah vstupného napätia: DC: 20V~50V
● Max. výstupný prúd: 4,2A
● Rozsah analógového vstupného napätia: 0~5V (0~10V vstup prispôsobiteľný)
● Izolačný odpor: 500M
2. Environmentálne indexy
● Skladovacia teplota: -20°C~80°C
● Prevádzková teplota: 0°C~55°C
● Prevádzková vlhkosť: 90 % RH (bez kondenzácie)
● Frekvencia vibrácií: < 0,5G (4,9m/s2), 10Hz~60Hz (nepretržitá prevádzka)
● Rozsah vstupného napätia: DC: 20V~50V
● Max. výstupný prúd: 4,2A
● Rozsah analógového vstupného napätia: 0~5V (0~10V vstup prispôsobiteľný)
● Izolačný odpor: 500M
2. Environmentálne indexy
● Skladovacia teplota: -20°C~80°C
● Prevádzková teplota: 0°C~55°C
● Prevádzková vlhkosť: 90 % RH (bez kondenzácie)
● Frekvencia vibrácií: < 0,5G (4,9m/s2), 10Hz~60Hz (nepretržitá prevádzka)
Technický parameter
● Rozsah vstupného napätia: DC20V~50v
● Maximálny špičkový prúd: 4,2A
● Rozsah analógového vstupného napätia: 0~5V (možno prispôsobiť ako vstup 0~10V)
● Izolačný odpor: 500M
● S nadprúdovými, prepäťovými a inými ochrannými funkciami.
● Maximálny špičkový prúd: 4,2A
● Rozsah analógového vstupného napätia: 0~5V (možno prispôsobiť ako vstup 0~10V)
● Izolačný odpor: 500M
● S nadprúdovými, prepäťovými a inými ochrannými funkciami.
Parametre prostredia
● Skladovacia teplota: -20°C～80 ℃
● Prevádzková teplota: 0° ℃ ~ 55 ℃
● Prevádzková vlhkosť: 90 % RH (bez kondenzácie)
● Frekvencia vibrácií: menej ako 0,5 G (4,9 m/s2) 10 Hz~ 60 Hz (nepretržitá prevádzka)
● Vyhnite sa prachu, olejovým škvrnám, korozívnym plynom, miestam s príliš vysokou vlhkosťou a príliš silnými vibráciami a zakážte ich
horľavý plyn a vodivý prach
● Prevádzková teplota: 0° ℃ ~ 55 ℃
● Prevádzková vlhkosť: 90 % RH (bez kondenzácie)
● Frekvencia vibrácií: menej ako 0,5 G (4,9 m/s2) 10 Hz~ 60 Hz (nepretržitá prevádzka)
● Vyhnite sa prachu, olejovým škvrnám, korozívnym plynom, miestam s príliš vysokou vlhkosťou a príliš silnými vibráciami a zakážte ich
horľavý plyn a vodivý prach
Popis funkcie pohonu
| Funkcia jazdy | Inštrukcie |
| Rozsah rýchlosti nastavenie |
Štyri DIP prepínače SW5~SW8 sa používajú na nastavenie rozsahu otáčok meniča. Celkovo je k dispozícii 16 rýchlostných rozsahov. Keď používateľ nastaví rýchlosť, pohon by sa mal najskôr zastaviť. Pre nastavenie špecifického rozsahu otáčok postupujte podľa pokynov na paneli pohonu. |
| Nastavenie výstupného prúdu | Pre ovládač je možné nastaviť 8 výstupných prúdov pomocou 3 prepínačov SW1~SW3. Nastavenia výstupného prúdu nájdete v pokynoch na paneli ovládača. |
| Automatická funkcia polovičného prietoku | Automatickú funkciu polovičného prúdu je možné nastaviť pre ovládač pomocou spínača SW4. OFF znamená, že pokojový prúd je nastavený na polovicu prevádzkový prúd; ON znamená, že pokojový prúd a dynamický prúd sú rovnaké. SW4 musí byť nastavený ako OFF pre všeobecné použitie znížiť tvorbu tepla motora a pohonu a zlepšiť spoľahlivosť. Asi 0,3 s po zastavení sledu impulzov sa prúd automaticky zníži o 50 % (skutočná hodnota 55 %) a teoreticky sa tvorba tepla zníži o 65 %. |
| Signálne rozhranie | +5V a AGND sú kladné a záporné svorky výstupného napätia 5V; Al je analógový napäťový vstupný terminál; DIR+ a DIR- sú kladné a záporné svorky smerového signálu: ENA+ a ENA- sú kladné a záporné svorky povoľovacieho signálu. |
| Rozhranie motora | A+ a A- pripojte na kladné a záporné svorky fázového vinutia A krokového motora; B+ a B-pripojenie ku kladným a záporným svorkám. Keď sa vinutia fázy A a B prepnú, smer zapnutia motora sa obráti; |
| Napájací konektor | Napájanie jednosmerným prúdom, rozsah prevádzkového vstupného napätia: 20V~50VDC, odporúča sa prevádzkové napätie 36VDC, napájanie musí byť vyššie ako 100W. |
| Kontrolka | Na ovládači je 1 zelená kontrolka a 1 červená kontrolka. Zelená je kontrolka napájania, rozsvieti sa, keď je ovládač pripojený k zdroju napájania; červená je kontrolka poruchy, svieti pri poruche prepätia alebo nadprúdu. Po odstránení poruchy červená kontrolka zhasne. Porucha ovládača sa dá odstrániť iba opätovným pripojením k zdroju napájania a opätovným použitím. |
| Inštalácia Poznámky |
Rozmery drivera: 117x78x34mm, rozteč montážnych otvorov: 111mm. Je možné zvoliť horizontálnu aj vertikálnu inštaláciu (odporúča sa vertikálna inštalácia). Ovládač musí byť inštalovaný tesne pri kovovej skrini, aby sa odvádzalo teplo. |
Nastavenie parametrov
Rozsah otáčok, dynamický a polovičný/plný prúd pohonu MC542P je možné nastaviť nasledovne pomocou 8-bitového prepínača DIP:
Nastavenie pracovného prúdu
| Špičkový výstupný prúd | Výstupný priemerný prúd | SW1 | SW2 | SW3 |
| 1,0A | 0,71 A | na | na | na |
| 1,46A | 1,04A | vypnuté | na | na |
| 1,91A | 1,36A | na | vypnuté | na |
| 2,37A | 1,69A | vypnuté | vypnuté | na |
| 2,84A | 2.03A | na | na | vypnuté |
| 3.31A | 2,36A | vypnuté | na | vypnuté |
| 3,76A | 2,69A | na | vypnuté | vypnuté |
| 4.2A | 3,0A | vypnuté | vypnuté | vypnuté |
Inštalačná veľkosť (jednotka: mm)
Nastavenie rozsahu rýchlosti
| SPD | SW5 | SW6 | SW7 | SW8 |
| 60 | na | na | na | na |
| 90 | vypnuté | na | na | na |
| 120 | na | vypnuté | na | na |
| 150 | vypnuté | vypnuté | na | na |
| 180 | na | na | vypnuté | na |
| 240 | vypnuté | na | vypnuté | na |
| 300 | na | vypnuté | vypnuté | na |
| 360 | vypnuté | vypnuté | vypnuté | na |
| 420 | na | na | na | vypnuté |
| 480 | vypnuté | na | na | vypnuté |
| 540 | na | vypnuté | na | vypnuté |
| 600 | vypnuté | vypnuté | na | vypnuté |
| 720 | na | na | vypnuté | vypnuté |
| 840 | vypnuté | na | vypnuté | vypnuté |
| 960 | na | vypnuté | vypnuté | vypnuté |
| 1200 |
|
|
|
|
