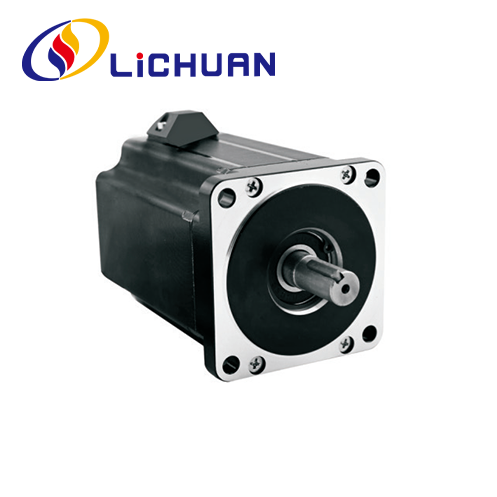

86 Séria 3-fázový Nema 34 krokový motor Hybird

Veľkoobchodná zľava na kvalitu 86 Series 3 Phase Nema 34 Hybird Stepper Motor. LIHUAN® je výrobcom a dodávateľom krokového motora Hybird 86 Series 3 Phase Nema 34 v Číne.

Odoslať dopyt

Popis produktu

LIHUAN® vás srdečne víta vo veľkoobchodnom predaji 3-fázových krokových motorov Hybird radu 86 Nema 34 z našej továrne. Naše výrobky majú certifikát CE av súčasnosti majú veľké množstvo výrobných zásob. Továreň Lichuan má viac ako 14-ročné výrobné skúsenosti. Podporujeme OEM a ODM, poskytneme vám dobré služby a továrenské zľavnené ceny. Vítame ďalších distribútorov, ktorí sa pridajú k spoločnosti LIHUAN.

86 séria 3 fázový Nema 34 krokový motor Hybird, použitie vysoko kvalitných surovín a vysoko špecifickej kremíkovej ocele s permanentnými magnetmi, s vysokou presnosťou polohovania, výstupným krútiacim momentom, rýchlou odozvou, nízkou hlučnosťou, dobrými dynamickými vlastnosťami, kvalitou a spoľahlivosťou. Dĺžka motora 76 mm ~ 156 mm medzi rozsahom krútiaceho momentu: 3,0 N.m ~ 10 N.m, priemer hriadeľa motora 12/14 mm. sú navrhnuté tak, aby ladili s 3-fázovými krokovými meničmi Lichuan 3MC580 alebo LC3722D a mini meničom. Ak chcete vedieť viac informácií o ovládači, pozrite si prosím ovládač hybridného krokového motora v katalógu.

Parametre elektrického výkonu

Položka	technické údaje
Presnosť krokového uhla	±5 % (úplný krok)
Presnosť odporu	±10 % (20 ℃)
Presnosť indukčnosti	±20 % (1 kHz)
Nárast teploty	80 °C max (menovitý prúd, 2 fázové zapnutie)
Teplota okolia	-20 ℃ ~ * 50 ℃
Izolačný odpor	100MQMin 500VDC
Dielektrická pevnosť	500 V AC 1 minútu
Povolené radiálne zaťaženie	0,02 mm Max. (450 g zaťaženia)
Povolené ťahové zaťaženie	0,08 mm Max. (450 g zaťaženia)
Radiálne maximálne zaťaženie	130N (20 mm od povrchu príruby)
Maximálne zaťaženie hriadeľa	30N

séria	Krok Uhol(")	Motor Dĺžka (mm)	Holding Krútiaci moment (N.m)	Ohodnotené Prúd (A)	Rotor Zotrvačnosť (g.cm²)	Fáza Odolnosť (Q)	Fáza Indukčnosť (mH)	Zhodný ovládač	Viesť Drôt (č.)	Motor Hmotnosť (kg)
LC86HS376	1.2	76	3.0	3.0	1320	0.5	0.9	3MC580	3	2.0
LC86HS398-H	1.2	98	4.0	2.0	2400	4.6	14.6	LC3722A	3	3.0
LC86HS398	1.2	98	4.0	5.8	2400	0.7	1.5	3MC580	3	3.0
LC86HS3114-H	1.2	114	6.0	3.0	3480	2.0	8.0	LC3722A	3	4.0
LC86HS3114	1.2	114	6.0	5.8	3480	0.9	2.17	3MC580	3	4.0
LC86HS3129-H	1.2	129	8.5	5.0	3900	1.08	6.5	LC3722A	3	4.6
LC86HS3156-H	1.2	156	10	5.0	4600	1.29	8.8	LC3722A	3	5.2

Vyššie sú reprezentatívne produkty. Produkty je možné prispôsobiť! Modely s H sú vysokonapäťové modely a vhodné pre vysoké rýchlosť; modely bez H sú nízkonapäťové modely a vhodné pre nízku rýchlosť.

Tvar a veľkosť inštalácie (jednotka: mm)

Režim hriadeľa motora

Model	Šachta Priemer (mm)	Šachta Predĺženie (mm)	Šachta Dĺžka (mm)
LC86HS376	f14	Drážka 4x20	35
LC86HS398-H	f12	Drážka 4x20	30
LC86HS398	f12	Drážka 4x20	30
LC86HS3114-H	f14	Drážka 5 x 25	35
LC86HS3114	f14	Drážka 5 x 25	35
LC86HS3129-H	f14	Drážka 5 x25	32
LC86HS3156-H	f14	Drážka 5 x 25	35

Schéma zapojenia motora

Krivky frekvenčných charakteristík krútiaceho momentu

Schéma zapojenia motora

Schéma zapojenia aplikácie

Kompletný riadiaci systém krokového motora by mal zahŕňať produkt zobrazený nižšie

Stroj na výrobu produktov továrne Lichuan

Vyrezávací stroj
Poťahovacie zariadenia
Značkovací stroj na vlákna
Skrutkovací stroj
Testovací stroj
UV tlačiareň

Automatický spájkovací stroj
Stroj na testovanie krútiaceho momentu
Skrutkovač
Oscilografický stroj

Priemyselné aplikácie

Robotické rameno
Laserový rezací stroj
3D tlač
CNC stroj
Automatické Asertmbly
Gravírovací stroj
